Mapear imagem para clicar com evento

Programação Java
#1

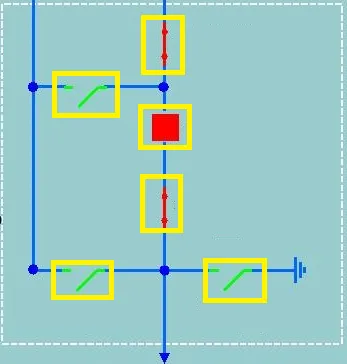

A intentesão é fazer um simulador e abaixo a imagem mostra as areas em amarelo a serem mapeadas
Bay

qualquer ajuda é valida.
Agradeço

#2

Primeiramente eu iria modelar as classes para representar o circuito.
Os componentes seriam vértices e as ligações seriam as arestas de um grafo.
Depois é que eu me preocuparia em como criar um componente para renderizar o circuito de forma gráfica.

#3

Beleza meu caro staroski, vou seguir seu raciocínio, pois meu conhecimento com java é básico, por isso da ajuda, já iniciei a modelagem das classes e, a cada evolução do processo irei postando para obter um feedback, grato.

#4

Atualizando,
Nesta classe, utilizando JLabel inseri plano de fundo e abertura e fechamento do disjuntor funcionou.

package fullSe;

import java.awt.event.MouseEvent;
import java.awt.event.MouseListener;
import javax.swing.ImageIcon;
import javax.swing.JFrame;
import javax.swing.JLabel;
import fullSe.Chave;

public class FixSee extends JFrame{

private static final MouseListener MouseListener = null;
    ImageIcon iconSub     = new ImageIcon(getClass().getResource("MPD2.jpg"));
ImageIcon iconBay     = new ImageIcon(getClass().getResource("disjuntor.png"));
ImageIcon iconAberto  = new ImageIcon(getClass().getResource("chave3.png"));

JLabel l = new JLabel (iconBay);
    JLabel a = new JLabel (iconSub);

public FixSee() {

	editarJanela();
  		 l.setBounds(336, 260, 34, 40);
             a.setBounds(0, 0 ,708, 483);
     l.addMouseListener (new MouseListener() {

             @Override
     public void mouseClicked(MouseEvent e) {

    	 l.setIcon(iconAberto);

          }
            @Override
	public void mousePressed(MouseEvent e) {

		 l.setIcon(iconBay);
          }
	@Override
	public void mouseReleased(MouseEvent e) {

	}
	@Override
	public void mouseEntered(MouseEvent e) {
	}
	@Override
	public void mouseExited(MouseEvent e) {
     }

});
}
private void editarJanela() {
setDefaultCloseOperation(EXIT_ON_CLOSE);
setSize(708, 483);
setLocationRelativeTo(null);
setVisible(true);
setLayout(null);
add(l);
add(a);

}

public static void main(String[] args) {
	new FixSee();
        }

}

Nesta outra abaixo tentei as ações de abrir e fechar chaves aí nem teve ação, o disjuntor também congelou.

package fullSe;

import java.awt.event.MouseEvent;
import java.awt.event.MouseListener;
import javax.swing.ImageIcon;
import javax.swing.JFrame;
import javax.swing.JLabel;

public class Chave extends FixSee{

    ImageIcon iconCabt  = new ImageIcon(getClass().getResource("chave1.png"));
    ImageIcon iconCfed  = new ImageIcon(getClass().getResource("chaveFech2.png"));

JLabel b = new JLabel (iconCfed);

    public Chave() {

       add(b);

    b.setBounds(333, 160, 40, 50);

    b.addMouseListener (new MouseListener() {

        @Override
        public void mouseClicked(MouseEvent e) {
            b.setIcon(iconCabt);
        }

        @Override
        public void mousePressed(MouseEvent e) {
             b.setIcon(iconCabt);
       }
        @Override
        public void mouseReleased(MouseEvent e) {
         }
        @Override
        public void mouseEntered(MouseEvent e) {
        }
        @Override
        public void mouseExited(MouseEvent e) {

        }
      });

}
}

Separei as classes entendendo que daria para acionar os comando sem duplicidade do MouseListener , mas não deu certo, tentei realizar ajustes mas permaneceu no mesmo status, pode checar estas condições?
Grato

#5

Pessoal encontrei um modo mais prático, quem pode me ajudar em como abrir, um DOC html interno pelo próprio diretório do programa, o que eu encontrei foi só, que abre externamente não serve. Grato.

#6

Oi pessoal resolvi minha situação utilizando webview e fiquei satisfeito, o tempo de trabalho foi menor
Abraço a todos.
