Pessoal,
Estou á procura de alguma referência para esse tipo de apresentação na tela, mas não estou encontrando.
A matemática envolvida não é problema para mim, e por isso não se trata de uma dúvida teórica.
O problema ( na verdade o maior trabalho ) seria desenvolver o Grid para isso, que teria de ser redesenhado á cada atualização do painel.
Alguém poderia passar alguma indicação de um exemplo fácil na Web ?
Obrigado.
Cara depende muito se sua aplicação vai ser desktop ou web, se for web eu já fiz algo com inner html para desenhar na página,
se for desktop é tranquilo desenhar no jpanel utilizando dois pontos, se for applet segue a mesma linha do JFrame, como é que você quer fazer?

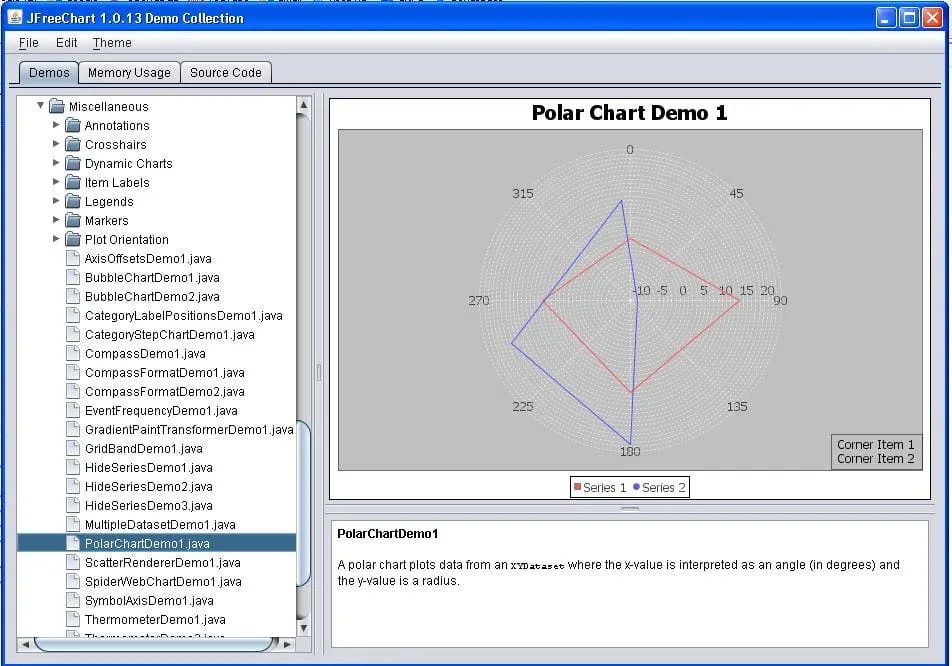

Esse é do jFreeChart. Me parece que cobre tudo que você possa querer.
/* --------------------
* PolarChartDemo1.java
* --------------------
* (C) Copyright 2005, by Object Refinery Limited.
*
*/
import java.awt.Color;
import java.beans.PropertyChangeListener;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartPanel;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.plot.PolarPlot;
import org.jfree.data.xy.XYDataset;
import org.jfree.data.xy.XYSeries;
import org.jfree.data.xy.XYSeriesCollection;
import edu.ucla.stat.SOCR.chart.ChartGenerator_JTable;
import edu.ucla.stat.SOCR.chart.SuperXYChart;
import edu.ucla.stat.SOCR.chart.gui.*;
/**
* A simple demonstration application showing how to create a polar chart.
*/
public class PolarChartDemo1 extends SuperXYChart implements PropertyChangeListener {
public void doTest(){
JFreeChart chart;
ChartGenerator_JTable chartMaker = new ChartGenerator_JTable();
resetChart();
showMessageDialog("PolarChartDemo1 doTest get called!");
int no_series = (dataTable.getColumnCount()-2)/2;
int[][] pairs = new int[no_series][2];
for (int i=0; i<no_series; i++){
pairs[i][0] = 2*i; //column x
pairs[i][1] = 2*i+1; //column y
}
chart = chartMaker.getXYChart("Polar", "Polar Chart", "X", "Y", dataTable, no_series, pairs,"");
chartPanel = new ChartPanel(chart, false);
setChart();
}
/**
* Returns a sample dataset.
*
* @return The dataset.
*/
protected XYDataset createDataset(boolean isDemo) {
if (isDemo){
XYSeriesCollection result = new XYSeriesCollection();
XYSeries s1 = new XYSeries("Series 1");
s1.add(0.0, 2.0);
s1.add(90.0, 13.0);
s1.add(180.0, 9.0);
s1.add(270.0, 8.0);
result.addSeries(s1);
XYSeries s2 = new XYSeries ("Series 2");
s2.add(90.0, -11.2);
s2.add(180.0, 21.4);
s2.add(250.0, 17.3);
s2.add(355.0, 10.9);
result.addSeries(s2);
return result;}
else return super.createDataset(false);
}
/**
* Creates a sample chart.
*
* @param dataset the dataset.
*
* @return The chart.
*/
protected JFreeChart createChart(XYDataset dataset) {
// create the chart...
JFreeChart chart = ChartFactory.createPolarChart(
chartTitle, dataset, true, false, false);
chart.setBackgroundPaint(Color.white);
// get a reference to the plot for further customisation...
PolarPlot plot = (PolarPlot) chart.getPlot();
plot.setBackgroundPaint(Color.lightGray);
plot.addCornerTextItem("Corner Item 1");
plot.addCornerTextItem("Corner Item 2");
plot.setRenderer(new SOCRPolarItemRenderer());
//PolarItemRenderer renderer = plot.getRenderer();
//renderer.setLegendItemLabelGenerator(new SOCRXYSeriesLabelGenerator());
// set the range axis to display integers only...
NumberAxis rangeAxis = (NumberAxis) plot.getAxis();
rangeAxis.setStandardTickUnits(NumberAxis.createIntegerTickUnits());
setXSummary(dataset);
return chart;
}
}
Muito obrigado pessoal.
+++
