Grafico de Pontos

Programação Java
#1

Bom dia.
Estou com problema para criar um grafico de Pontos(Bolas), consegui fazer (exemplo em anexo) , porem é não consigo alterar os pontos para trazer apenas Pontos(Bolas) e nas linhas verdes sem os simbolos(bolas).
Obrigado
Wiliam.

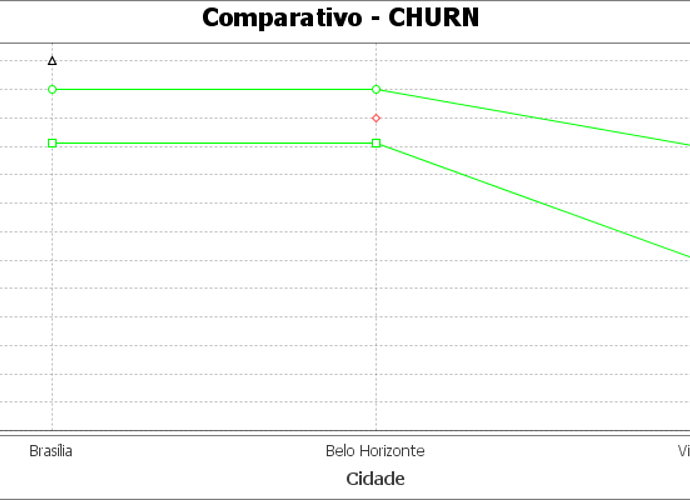

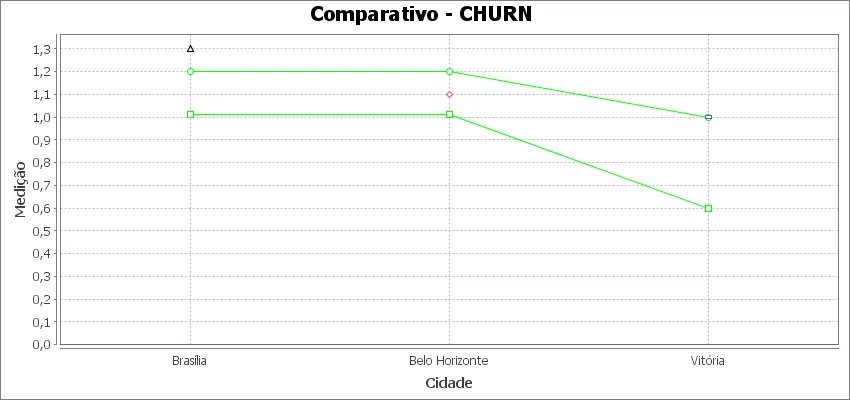

2010/11/3/715bc23b776e5f3dee0a4de4ccdbddc9_120694.png_850×400 13.8 KB

#2

O que esta usando para gerar o grafico amigo?

#3

Estou usando o JFreeChart.
Tentei gerar as linhas separada dos Pontos. Segue o codigo.:

public class GraficoBolaServlet extends HttpServlet {
private static final long serialVersionUID = 1L;

/**
 * @see HttpServlet#doGet(HttpServletRequest request, HttpServletResponse response)
 */
protected void doGet(HttpServletRequest request, HttpServletResponse response)
	throws ServletException, IOException {

	response.setContentType("image/png");
	OutputStream output = response.getOutputStream();
	BufferedImage image = null;

	HttpSession session = request.getSession();
	PainelControle pc = (PainelControle) session.getAttribute("pcSelecionadoTeste");
	if(pc !=null){
		try {
			image = criarGrafico(criarDataSet(pc), pc).createBufferedImage(850, 400);
		} catch (Exception e) {
			// TODO Auto-generated catch block
			e.printStackTrace();
		}
		ImageIO.write(image, "png", output);
		output.close();
	}
}

private JFreeChart criarGrafico(DefaultCategoryDataset dataSet, PainelControle pc) {

	JFreeChart chart = ChartFactory.createLineChart("Comparativo - " + pc.getDescIndicador(),
			"Cidade", "Medição", dataSet, PlotOrientation.VERTICAL, false, false, false);

	configurePlot1(chart.getPlot());
	configurePlot(chart.getPlot());
	chart.setBorderVisible(true);
	chart.setBorderPaint(Color.GRAY);

	TextTitle source = new TextTitle("");
	source.setFont(new Font("SansSerif", Font.PLAIN, 10));
	source.setPosition(RectangleEdge.BOTTOM);
	source.setHorizontalAlignment(HorizontalAlignment.RIGHT);
	chart.addSubtitle(source);

	return chart;
}

private DefaultCategoryDataset criarDataSet(PainelControle pc) throws Exception {
	DefaultCategoryDataset dataSet = new DefaultCategoryDataset();
	GraficosDAO graficosDAO = new GraficosDAO();

	List<Graficos> lista = graficosDAO.listGrafCompIndi(pc.getIdIndicador(), pc.getPerIndicador());
	Iterator<Graficos> iterator = lista.iterator();

	while(iterator.hasNext()){
		Graficos graficos = iterator.next();

		dataSet.addValue(graficos.getDeVerdeIndicador(), "Faixa Superior", graficos.getDescCidade());
		dataSet.addValue(graficos.getAteVerdeIndicador(), "Faixa Inferior", graficos.getDescCidade());
		dataSet.addValue(graficos.getNotaIndicador(), graficos.getDescCidade(), graficos.getDescCidade());

	}
	return dataSet;
}

/**
 * Configurar linhas internas do gráfico
 * */
@SuppressWarnings("deprecation")
public void configurePlot1(Plot p1){

	CategoryPlot plot1 = (CategoryPlot) p1;

	plot1.getRenderer().setSeriesPaint(0, Color.GREEN);
	plot1.getRenderer().setSeriesItemLabelsVisible(1, false);

	plot1.getRenderer().setSeriesPaint(1, Color.GREEN);
	plot1.getRenderer().setSeriesItemLabelsVisible(2, false);

	LineAndShapeRenderer renderer1 = (LineAndShapeRenderer) plot1.getRenderer();
	renderer1.setShapesVisible(false);
	renderer1.setShapesFilled(false);
	renderer1.setDrawOutlines(false);
	renderer1.setUseFillPaint(true);
	renderer1.setBaseFillPaint(Color.WHITE);

}

@SuppressWarnings("deprecation")
public void configurePlot(Plot p){

	CategoryPlot plot = (CategoryPlot) p;

	BasicStroke basic = new BasicStroke(15.9f,
			BasicStroke.CAP_ROUND, BasicStroke.CAP_ROUND, 15.9f,
			new float[] { 15.9f, 15.9f }, 15.9f);

	plot.setBackgroundPaint(Color.white); // fundo
	plot.setDomainGridlinesVisible(true); // linha vetical
	plot.setDomainGridlinePaint(Color.GRAY); //linha vertical
	plot.setRangeGridlinePaint(Color.GRAY); // linha horizontal

	plot.getRenderer().setSeriesPaint(2, Color.BLACK);
	plot.getRenderer().setSeriesItemLabelsVisible(2, true);
	plot.getRenderer().setBaseItemLabelFont(new Font("SansSerif", Font.PLAIN, 22));

	LineAndShapeRenderer renderer = (LineAndShapeRenderer) plot.getRenderer();
	renderer.setShapesVisible(true); // true mostra os pontos
	renderer.setShapesFilled(true); //true color fundo dos pontos
	renderer.setDrawOutlines(true); // false exclui os pontos
	renderer.setBaseItemLabelFont(new Font("SansSerif", Font.PLAIN, 5));

}

}

#4

é agora alguem que manje de free chart pode ajudar, sua aplicação é web ou desktop?

#5

Ao postar códigos, por favor, siga essas dicas:
http://www.guj.com.br/posts/list/50115.java

Senão fica impossível de ler.

#6

Estou usando a WEB.
Segue o codigo novamente.

[b]**
 * Servlet implementation class GraficoBolaServlet
 */
public class GraficoBolaServlet extends HttpServlet {
	private static final long serialVersionUID = 1L;

	/**
	 * @see HttpServlet#doGet(HttpServletRequest request, HttpServletResponse response)
	 */
	protected void doGet(HttpServletRequest request, HttpServletResponse response)
		throws ServletException, IOException {

		response.setContentType("image/png");
		OutputStream output = response.getOutputStream();
		BufferedImage image = null;

		HttpSession session = request.getSession();
		PainelControle pc = (PainelControle) session.getAttribute("pcSelecionadoTeste");
		if(pc !=null){
			try {
				image = criarGrafico(criarDataSet(pc), pc).createBufferedImage(850, 400);
			} catch (Exception e) {
				// TODO Auto-generated catch block
				e.printStackTrace();
			}
			ImageIO.write(image, "png", output);
			output.close();
		}
	}

	private JFreeChart criarGrafico(DefaultCategoryDataset dataSet, PainelControle pc) {

		JFreeChart chart = ChartFactory.createLineChart("Comparativo - " + pc.getDescIndicador(),
				"Cidade", "Medição", dataSet, PlotOrientation.VERTICAL, false, false, false);

		configurePlot1(chart.getPlot());
		configurePlot(chart.getPlot());
		chart.setBorderVisible(true);
		chart.setBorderPaint(Color.GRAY);

		//chart.addSubtitle(new TextTitle("Subtítulo do gráfico"));

		//TextTitle source = new TextTitle("Rodapé: Eu acho que isso aparece no rodapé...");
		TextTitle source = new TextTitle("");
		source.setFont(new Font("SansSerif", Font.PLAIN, 10));
		source.setPosition(RectangleEdge.BOTTOM);
		source.setHorizontalAlignment(HorizontalAlignment.RIGHT);
		chart.addSubtitle(source);

		return chart;
	}

	private DefaultCategoryDataset criarDataSet(PainelControle pc) throws Exception {
		DefaultCategoryDataset dataSet = new DefaultCategoryDataset();
		GraficosDAO graficosDAO = new GraficosDAO();

		List<Graficos> lista = graficosDAO.listGrafCompIndi(pc.getIdIndicador(), pc.getPerIndicador());
		Iterator<Graficos> iterator = lista.iterator();

		while(iterator.hasNext()){
			Graficos graficos = iterator.next();

			dataSet.addValue(graficos.getDeVerdeIndicador(), "Faixa Superior", graficos.getDescCidade());
			dataSet.addValue(graficos.getAteVerdeIndicador(), "Faixa Inferior", graficos.getDescCidade());
			dataSet.addValue(graficos.getNotaIndicador(), graficos.getDescCidade(), graficos.getDescCidade());

		}
		return dataSet;
	}

	/**
	 * Configurar linhas internas do gráfico
	 * */
	@SuppressWarnings("deprecation")
	public void configurePlot1(Plot p1){

		CategoryPlot plot1 = (CategoryPlot) p1;

		plot1.getRenderer().setSeriesPaint(0, Color.GREEN);
		plot1.getRenderer().setSeriesItemLabelsVisible(1, false);

		plot1.getRenderer().setSeriesPaint(1, Color.GREEN);
		plot1.getRenderer().setSeriesItemLabelsVisible(2, false);

		LineAndShapeRenderer renderer1 = (LineAndShapeRenderer) plot1.getRenderer();
		renderer1.setShapesVisible(false);
		renderer1.setShapesFilled(false);
		renderer1.setDrawOutlines(false);
		renderer1.setUseFillPaint(true);
		renderer1.setBaseFillPaint(Color.WHITE);

	}

	@SuppressWarnings("deprecation")
	public void configurePlot(Plot p){

		CategoryPlot plot = (CategoryPlot) p;

		BasicStroke basic = new BasicStroke(15.9f,
				BasicStroke.CAP_ROUND, BasicStroke.CAP_ROUND, 15.9f,
				new float[] { 15.9f, 15.9f }, 15.9f);

		plot.setBackgroundPaint(Color.white); // fundo
		plot.setDomainGridlinesVisible(true); // linha vetical
		plot.setDomainGridlinePaint(Color.GRAY); //linha vertical
		plot.setRangeGridlinePaint(Color.GRAY); // linha horizontal

		plot.getRenderer().setSeriesPaint(2, Color.BLACK);
		plot.getRenderer().setSeriesItemLabelsVisible(2, true);
		plot.getRenderer().setBaseItemLabelFont(new Font("SansSerif", Font.PLAIN, 22));
		LineAndShapeRenderer renderer = (LineAndShapeRenderer) plot.getRenderer();
		renderer.setShapesVisible(true); // true mostra os pontos
		renderer.setShapesFilled(true); //true color fundo dos pontos
		renderer.setDrawOutlines(true); // false exclui os pontos
		renderer.setBaseItemLabelFont(new Font("SansSerif", Font.PLAIN, 5));


	}

}
[/b]
#7

quando usei o jfreechart utilizava cewolf para exibir na pagina web, mais seu problema parece que esta mesmo na geração do grafico.

#8

Usei um grafico de linha e deixei a linha em branco, mostrando só os pontos (Simbolos), porem não tenho controle sobre os simbolos cada ponto é um sibolo diferente, queria mudar este sibulos para bolas. Ja pesquisei e não vi nada parecido.
