Ajuda/Dica com Diagrama de Classes

Não. Não é por isso que usamos classes abstratas. Usamos para representar uma relação é um.

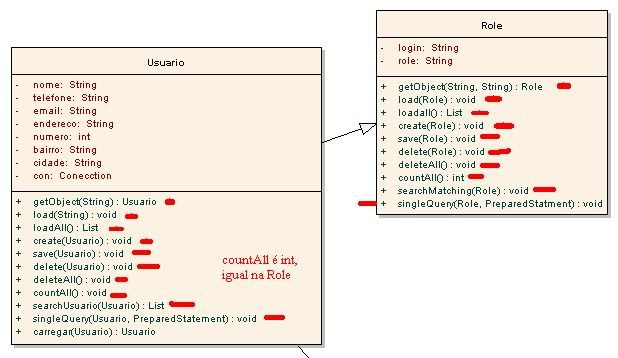

Por exemplo, no seu modelo, você está dizendo que um usuário é um Role. Conceitualmente, isso não parece fazer o menor sentido.

wilsontads:

Gostaria de uma ajuda/dica, de como eu poderia estar fazendo para evitar a redundancia desses métodos que são operações basicamente caracteristicas dos DAO’s.

Além de herança, que geralmente é a pior opção, existe outra forma de eliminar redundâncias de métodos: criar uma nova classe, que trata do que os métodos repetidos tratam (as vezes mais de uma é necessária) - No seu caso, a hierarquia dos DAOs está pedindo para nascer. Você pode criar uma classe só para gerenciar um pool de conexões, outra para os DAOs em si.

Concordo com vc aqui
"Sei que quando nós temos atributos e métodos que serão comuns a mais de uma classe, nós usamos as classes abstratas. "
se a relação “é um”, sinal que tem atributos é métodos comuns.

Flavio machine:

Concordo com vc aqui
"Sei que quando nós temos atributos e métodos que serão comuns a mais de uma classe, nós usamos as classes abstratas. "
se a relação “é um”, sinal que tem atributos é métodos comuns.

Ter vários atributos e métodos iguais é um sintoma. Um sintoma de que pode ser que haja uma superclasse.

Agora, sem a relação “é um”, não deveria haver uma superclasse. Então,o mais provável que ocorra é a criação de uma outra classe, e um atributo dessa outra classe na superclasse, ou mesmo em todas as classes onde havia a repetição.
