estou à varios dias a tentar resolver isto e não consigo perceber, ja procurei exemplos de diagramas UML na internet e nao encontro nada que apresente o codigo correspondente.
algue me poderia dizer numa passagem rapida e sem muitos promenores como fica este diagrama? :
Grupo III.
Atenção não é para responderem as perguntas, isso faço eu pois o estudo é meu, apenas quero uma ajuda a compreender a passagem de diagrama para código.
Obrigado e Abraços
Você poderia ser mais específico na sua dúvida?
queria saber como passo o diagrama UML que ai esta nesse link para codigo.
mas nao precisa ser o codigo todo, apenas como escrevo os métodos objectos classes e assim. nao precisa ter o corpo dos métodos.
public class GestorPrecos{
private int nPostos;
public GestorPrecos(){}
public GestorPrecos(int n){}
//falta implementar os outros métodos
}
porquê este método duas vezes? =S
está ajudando =)
e o resto pode dizer como fica?
´como é um exercicio, e ele fala pra implementar uma array, então seria
//...
private PostoAbastecimento[] postos;
private int nPostos;
public GestorPrecos(int n) {
nPostos = n;
postos = new PostoAbastecimento[n];
}
//...
ali no código dele, não tem 2 métodos, e sim 2 modos de criar a classe… apesar de que, segundo seu exercicio o modo de criar é informando a capacidade do posto
hmmm estou a ver obrigado pela ajuda, isso será entao a resoluçao do primeiro exercicio.
mas eu queria saber como passo o resto do diagrama uml para codigo.
nao necessita de mostrar o corpo do método ou resolver os exercicios, apenas mostrar como invoco os métodos e objectos pedidos no diagrama. obrigado.
ja deu pa perceber algumas coisas =)
ou seja, como fica o
+mais Economico
e
+getNMaisEconomico
Modoficadores de acesso em UML:
Agora, é so buscar a solução por vc mesmo. 8)
mas eu não sei fazer, por isso é que estou a perguntar.
como podem ver isso é do ano passado não se trata de fichas nemt rabalhos apenas estudo portanto acho que me podem ajudar =S
tenho duvidas e nao tenho ninguem conhecido em programaçao nem livros.
se alguem poder ajudar nor esto do diagrama agradeço.

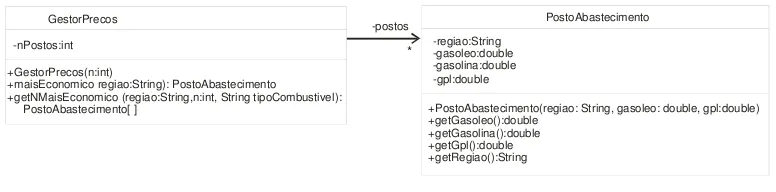

Vamos por partes: cá está o diagrama:
Em um diagrama como esse, o primeiro sinal, como já disse Marcio_Nogueira, define os modificadores de acesso. Logo em seguida temos o nome do método (ou variável). Dentro dos parênteses, temos o(s) argumento(s) para o método (se houver). E por fim, após os “:”, temos o tipo de retorno (se houver). Logo, se temos algo como:
+GestorPrecos(n:int)
Concluí-se que temos um construtor (mesmo nome da classe, começa com letra maiúscula e não tem retorno). Esse construtor é public e recebe como parâmetro um número inteiro. Logo, poderíamos escrevê-lo assim:
public GestorPrecos(int n) {
// corpo aqui
}
Já na linha:
+maisEconomico(regiao:String): PostoAbastecimento
Vamos analisar: a sinal “+” determina que é público. O nome do método é “maisEconomico”. Recebe como parâmetro um String “regiao” e seu tipo de retorno é “PostoAbastecimento”. Vejamos a estrutura de métodos em Java:
|modificadoresDeAcesso| tipoDeRetorno nomeDoMetodo(|parâmetros|) {
|corpo|
}
public PostoAbastecimento maisEconomico(String regiao) {
// corpo do método aqui
}
Agora, o getNMaisEconomico fica por sua conta.
acho que ja compreendi tudo e ja tirei as duvidas todas =) obrigado.
ja agora so outras duas duvidas:
1-em relaçao aos relacionamentos entre classes, para além daquele que aqui está representado, como ficam os outros em código? e o que significam?
encontrei informaçoes na net sobre isso mas nunca encontrei exemplos.
2-num array bidimensional int array[][] = new int array[3][4];
o que vem primeiro as linhas ou colunas?
penso que isso será um array bidimensional com 4 linhas e 3 colunas:
[x][x][x]
[x][x][x]
[x][x][x]
[x][x][x]
Está correcto?
acho que ja compreendi tudo e ja tirei as duvidas todas =) obrigado.
ja agora so outras duas duvidas:1-em relaçao aos relacionamentos entre classes, para além daquele que aqui está representado, como ficam os outros em código? e o que significam?
encontrei informaçoes na net sobre isso mas nunca encontrei exemplos.2-num array bidimensional int array[][] = new int array[3][4];
o que vem primeiro as linhas ou colunas?
penso que isso será um array bidimensional com 4 linhas e 3 colunas:
[x][x][x]
[x][x][x]
[x][x][x]
[x][x][x]
Está correcto?
Quando a segunda, primeiro considera-se o número de LINHAS e depois o de COLUNAS. Logo, um array [3][4] seria algo como:
[0][1][2][3]
[0][x][x][x][x]
[1][x][x][x][x]
[2][x][x][x][x]
3 linhas por 4 colunas.
