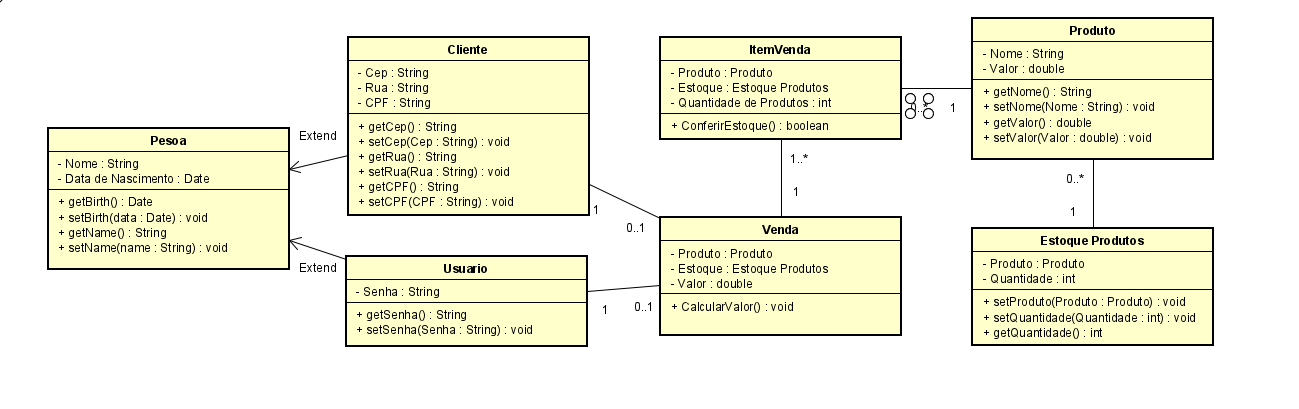

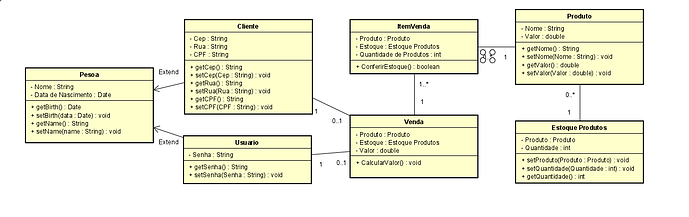

Queria saber se este diagrama que fiz está correto e como eu poderia melhorá-lo:
Pessoa tem dois “ésses”. Herança se representa com a seta de generalização, não de associação. É uma seta em que a ponta é um triângulo e a linha não é pontilhada. Vc está usando o Astah, não vai ser difícil de achar. Alguns relacionamentos estão estranhos, pq vc indica a composição dentro das classes, o que é na vdd subentendido pelas associações e a multiplicidade parece estar errada tbm… As associações eu normalmente opto em utilizar associações navegáveis, pois vc pode indicar qual atributo dentro da classe que materializa aquele relacionamento. Muita coisa tbm, só da pra saber se está certo ou errado lendo os seus requisitos…
