Melhoria em Estrutura de Redes

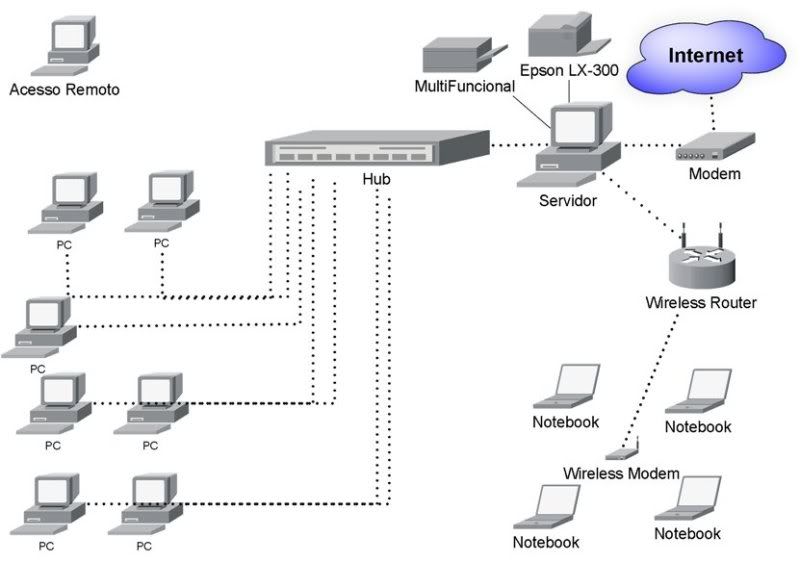

Bem , eu não sou nenhum especialista em infra-estrutura, mas acho que ao invés de hub você vai usar um switch, e não sei porque o tráfego de internet deve passar por um servidor antes, provavelmente isso vai causar um gargalo e vai desperdiçar a sua banda. Mesmo que você tenha que fazer um filtro de acessos, firewall, eu acho que tem maneiras melhores de se fazer isso.

Como? O.õ

1. Use um switch, não um hub.
2. O router wireless deve estar ligado ao switch para evitar um gargalo.
3. O que se entende por um “wireless modem”? Seria um “wireless adapter”? Se for, não faz sentido ele estar dessa maneira no diagrama, já que cada notebook tem o seu.

O servidor deve estar lá justamente por causa do firewall e, provavelmente, um serviço de NAT ou proxy que estará rodando.

O gargalo não faz sentido já que, mesmo que o modem estivesse conectado diretamente ao switch a taxa de transmissão da WAN limitaria a conexão (por exemplo, caso seja assinado um plano de 12 Mbps com a operadora será isso que limitará a taxa de transmissão já que a rede local deve rodar ao menos a 100 Mbps).[/quote]
