Preciso de uma mão em uma atividade

A empresa de desenvolvimento de software em que você trabalha precisa desenvolver um software para o setor de recursos humanos de uma empresa contratante. Você, como Projetista de Dados do projeto, foi encarregado de construir o modelo relacional do sistema. Em uma reunião com o cliente, o cenário foi levantado e, depois, registrado por meio do seguinte texto em uma ata:

“A empresa organiza o seu trabalho em projetos que possuem um número identificador como código, uma abreviatura do projeto e um texto descritivo. Por exemplo, um projeto pode ser de código 2134, com abreviatura de “TOPAZIO” e com breve descrição de “Construção do condomínio predial Topázio”. Em cada projeto, são alocados os empregados que possuem um código e um nome; se um projeto possui seu conjunto de empregados, um empregado pode atuar junto a vários projetos. Além disso, o sistema tem um cadastro de cargos e um cadastro dos setores da empresa. O registro de um cargo possui um código, uma descrição e o valor do salário, e o de um setor possui um código e uma descrição. Cada empregado deve estar associado ao seu cargo e alocado ao seu setor”.

Diante desse cenário, responda às questões a seguir.

  1. Construa o modelo relacional que representa o cenário exposto, contemplando tabelas, campos, chaves primárias e chaves estrangeiras no modelo.

  2. Apresente o comando de DDL (Data Definition Language) para a criação da tabela de CARGOS, contemplando os campos, seus tipos de dados, a obrigatoriedade e a chave primária.

Mostre-nos o que tu já fez!

Na verdade não sei como fazer, to começando do zero.

Cara, tu tem que correr atrás. Tu está fazendo faculdade, está “estudando” por conta? Nada vem de graça. Eu não devia, mas vou lhe ajudar com 67% da atividade.

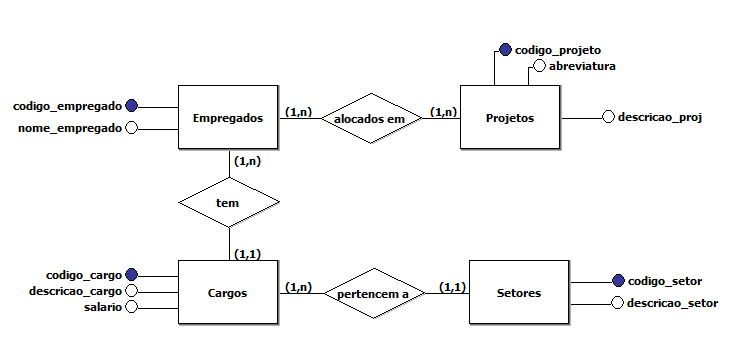

1 - MER/DER (Modelo Conceitual)

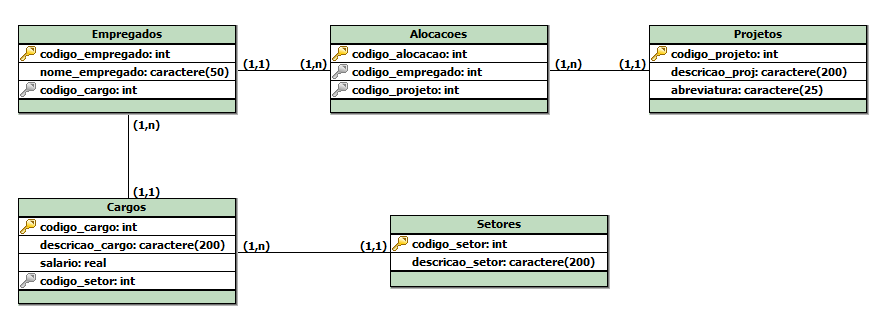

2 - Modelo Lógico

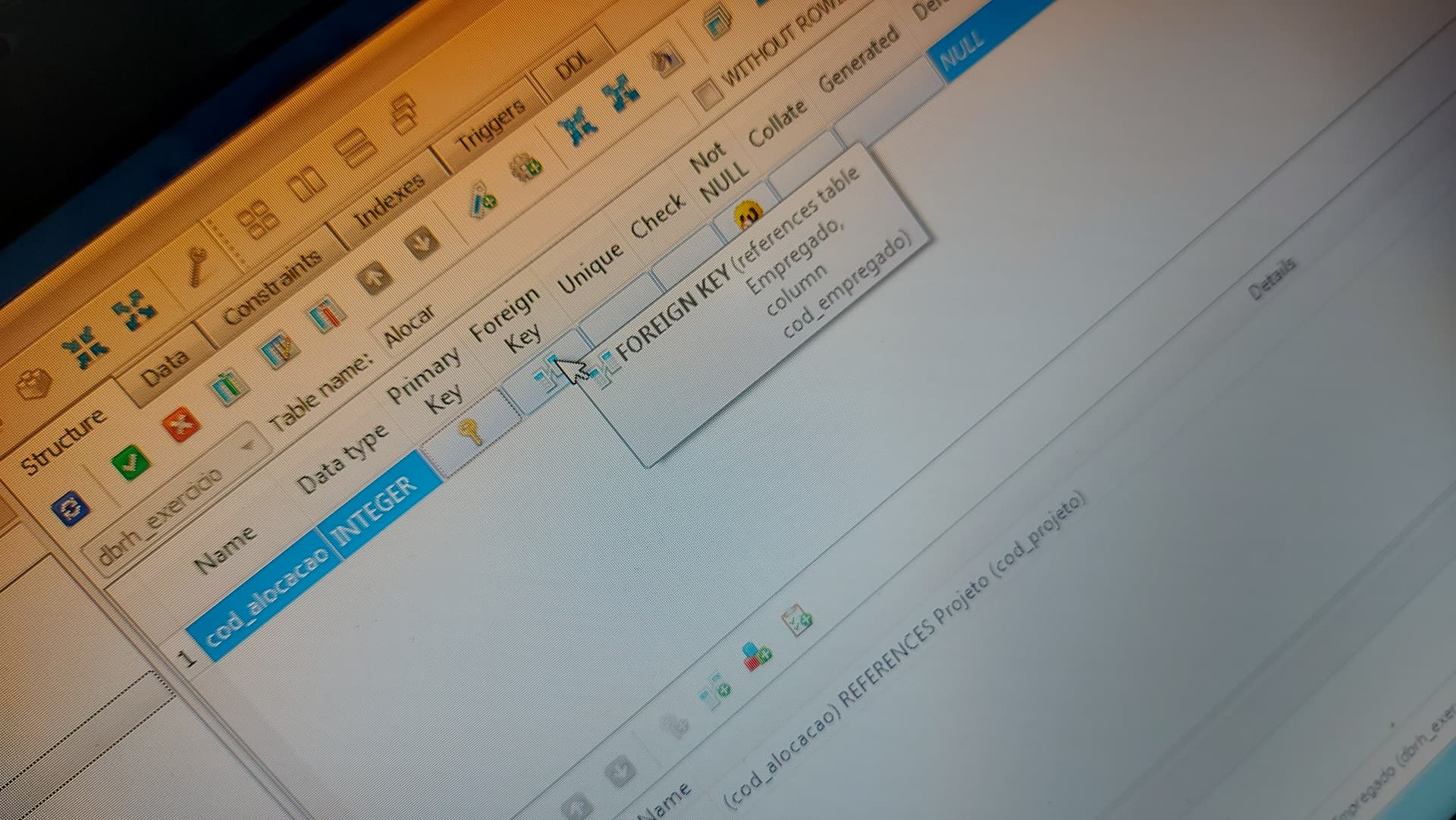

3 - Modelo Físico

Essa parte fica sob sua responsabilidade (‘simbora’ estudar piá!).
